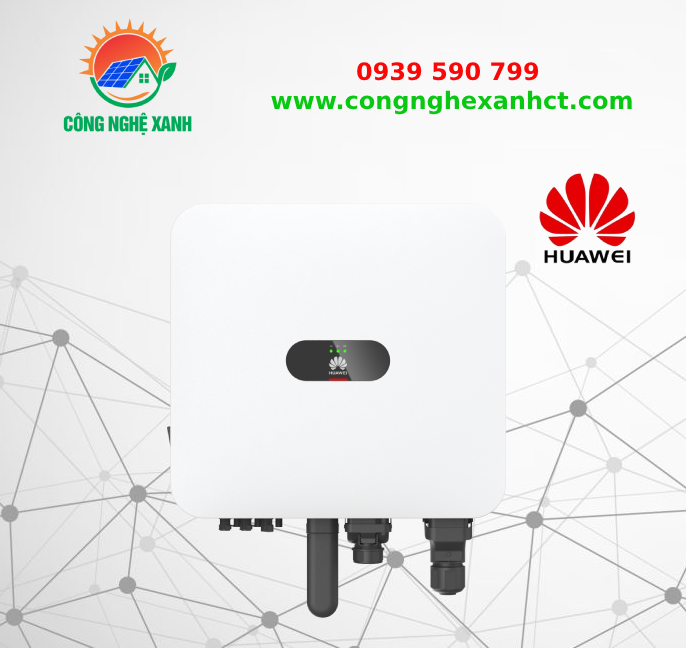

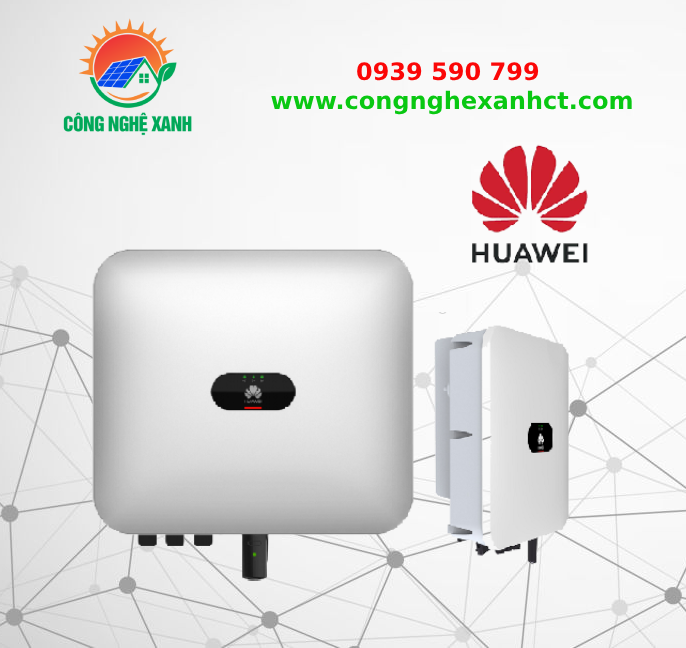

Inverter Huawei 20kW thuộc Series SUN2000 là Inverter mới của Huawei được thiết kế rất dễ lắp đặt, bảo trì hệ thống Điện mặt trời dễ dàng. Inverter Huawei 20kW là bộ chuyển đổi Điện áp DC từ tấm pin năng lượng mặt trời sang dòng Điện AC hòa lưới. Được thiết kế phù hợp cho các dự án Điện mặt trời áp mái cho hộ gia đình, kinh doanh, khách sạn. Đặc biệt dự án Điện mặt trời trang trại, Điện mặt trời mặt đất (Solar farm)
Thông số biến tần Huawei 20kW 3 pha
Thông số |
SUN2000-20KTL-M2 |
Đầu vào |
SUN2000-20KTL-M2 |
| Điện áp đầu vào tối đa | 1080 V |
| Dòng điện tối đa / MPPT | 22A |
| Dòng điện tối đa ngắn mạch / MPPT | 30A |
| Điện áp bắt đầu phát | 200V |
| MPPT Phạm vi điện áp hoạt động | 160V-950V |
| Điện áp đầu vào định danh | 600V |
| Số lượng đầu vào | 2 |
| Số lượng MPPT | 2 |
Đầu ra |
SUN2000-20KTL-M2 |
| Công Suất Hiệu Dụng AC định danh | 20.000W |
| Công suất biểu kiến của Max.AC | 22.000 VA |
| Công suất hoạt động AC tối đa | 20.000 W |
| Điện áp đầu ra định mức | 220 V / 230 V; 3 W + N + PE ;380V / 400V / 480V , 3 W + PE |
| Tần số lưới AC định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra định danh | 152,0 A tại 380 V ; 144,4 A tại 400 V ; 120,3 A tại 480 V |
| Dòng điện đầu ra tối đa | 33.5A |
| Phạm vi điều chỉnh hệ số công suất | 0,8 LG … 0,8 LD |
| Tổng độ méo sóng hài tối đa | <3% |
Bảo vệ |
Inverter Huawei 20kW |
| Thiết bị ngắt kết nối phía đầu vào | Có |
| Bảo vệ chống tách lưới | Có |
| Bảo vệ quá dòng AC | Có |
| Bảo vệ chống đảo cực DC | Có |
| Giám sát lỗi của chuỗi pin mặt trời | Có |
| Chống sét DC | Có ( Tiêu chuẩn bảo vệ II của IEC/EN 61643-11) |
| Chống sét AC | Có (Tiêu chuẩn bảo vệ II của IEC/EN 61643-11) |
| Phát hiện điện trở cách điện DC | Có |
| Bộ giám sát dòng rò | Có |
Giao diện |
Biến tần Huawei 20kW |
| Hiển thị | Đèn LED, Bluetooth, APP |
| USB | Có |
| RS485 | Có |
| MBUS | Có |
Thông Số Cơ Bản |
SUN2000-20KTL-M2 |
| Kích thước (W x H x D) | 525 *470 *262 mm |
| Trọng lượng (với khung giá đỡ) | 25kg |
| Phạm vi nhiệt độ hoạt động | -25 ~ +60 ℃ |
| Làm mát | Đối lưu tự nhiên, làm mát thông minh |
| Độ cao hoạt động | 4000 m |
| Độ ẩm tương đối | 0 ~ 100% |
| Đầu nối DC | Staubli MC4 |
| Đầu nối AC | Đấu nối chống thấm nước + Thiết bị đầu cuối OT/DT |
| Cấp bảo vệ | IP65 |
| Topology | Không Dùng Biến Áp |
| Thiết bị giám Sát Điện Năng | Smart Dongle |
